产品名称: 精密空调短信报警器
产品型号:
产品类别: 短信报警器
介绍：

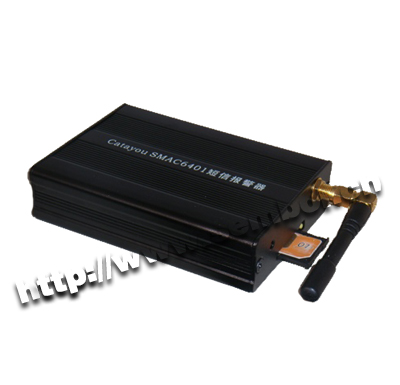

精密空调短信报警器
Catayou air_Conditioner Alarm
1、功能：
①空调工作状态的监控：CA系列短信报警是专门适用于精密空调的远程报警设备，可以监控回风温度、回风湿度、风机工作状态、加热器工作状态、冷凝器工作状态等，实现远程监控和远程报警等。
②开关量监控：提供4路开关量输入，可外连继电器、红外探测器、震动探测器、门磁探测器、烟感探测器等，当监测的开关量异常时，立即给管理员发短信报警。
③断电报警：CA200-3报警器内置后备电源和断电探测设备；可在断电时继续工作并给管理员发短信报告"市电断电"。非常适合没有UPS的场所的监控。
④短信远程查询：管理员发短信"查询"，可以远程查询当前温湿度值。
⑤数据采集：选购数据采集软件，可以实时数据，实现在计算机上的数据保存、图表显示、报表输出等。

2、技术参数：
①接口资源：提供一个RS485串口，可以外接精密空调；提供4个开关量输入。
②报警模式：开关量状态发生变化时报警，空调回风温湿度超出设定上下限时及恢复正常时报警、漏水时报警。
③报警号码：一个超级管理员号码，五个报警手机号码
④使用环境：-10℃～+60℃，12VDC供电
⑤报警内容、监控指标名称、位置信息、延时等可自定义。
⑥报警器机型：精密空调短信报警器属于订制产品，需要客户提供通讯协议和串口端子定义

型号	I型	II型	III型
属性	DB15接线，接脚自定义；铝合金，磨砂氧化处理；100*55*28mm	带扩展板，壁挂安装；可接电流型模拟量输入；270*170*60mm铁质机箱；接线柱方便连线	内置后备电源和断电探测；可在断电时继续工作并报告"市电断电"340*260*80mm铁质机箱
特点	只能接收RS232的信号；没有后备电源和断电探测器。 适用于232串口输出精密空调监控	内置RS485转换器可以直接连在精密空调上使用。 没有后备电源和断电探测器。 适用于485串口输出精密空调监控	内置RS485转换器可以直接连在精密空调上使用。 内置后内电源和断电探测器，可在断电时继续工作并报告"市电断电"。 适用于485串口输出精密空调监控
备注

3、特点：
①按照工业化设计标准定制的一个产品，保证本产品内部的GSM无线收发模块和微处理器均可持续、稳定24小时不间断长年可靠地运行。接口采用光藕隔离设计，接口端完全电隔离保证被监控的设备和本产品独立运行，互不影响。
②产品安装和使用非常简单，客户只需提供220V电源插座和手机卡即可。
③报警器和RS485输出的精密空调配套使用，连线方便。
④报警器内置后备电源，不需要计算机、不需要因特网，整个报警设备自成体系，提高了系统的独立性、安全性、可靠性。
4、安装和使用：
　　 ①放置手机卡：用笔尖按动报警器上转角天线底下的黄色按钮，卡托弹出，将手机卡金属面朝上，放在卡托上并放入短信报警器中。手机卡必须是GSM网的，不能使用CDMA手机。
　　 ②供电：给短信报警器通电。
③配置：由管理员使用自己的手机发短信给设备中的手机卡进行配置。

附录一短信报警器接口端子定义

I型报警器DB9接口端子定义			II型和III型报警器接口版端子定义
编号	定义	定义说明	编号	定义	定义说明
1	DI1	开关量输入第1路DI1+	1	DI1	开关量输入第1路DI1-
2	DI2	开关量输入第2路DI2+	2		开关量输入第1路DI1+
3	DI3	开关量输入第3路DI3+	3	DI2	开关量输入第2路DI2-
4	DI4	开关量输入第4路DI4+	4		开关量输入第2路DI2+
5	GND	公共地	5	DI3	开关量输入第3路DI3-
6	AI1	预留	6		开关量输入第3路DI3+
7	AI2	预留	7	DI4	开关量输入第4路DI4-
8	AI3	预留	8		开关量输入第4路DI4+
9	AI4	预留	9	12V	+12VDC输入
10	AI5	预留	10	AI1	预留
11	AI6	预留	11	AI2	预留
12	12V	+12VDC输入	12	GND	公共地
13	RS232	RS232发送端	13	12V	+12VDC输入
14	RS232	RS232发送端	14	AI3	预留
15	5V		15	AI4	预留
			16	GND	公共地
			17	12V	+12VDC输入
			18	AI5	预留
			19	AI6	预留
			20	GND	公共地，接RS485转换器的GND
			21	RDX	接RS485转换器的RDX
			22	TXD	接RS485转换器的TXD
			23	5V	+5VDC输入
			24	GND	地

附录二短信报警器的短信配置命令

超级管理员	①报警器只能有一个手机号码作为超级管理员号码，只有超级管理员号码才可对报警器进行配置。 ②超级管理员可发"复位"和发短信"查询"，但不能接收报警信息，除非把超级管理员号码也设置为报警号码。
普通管理员	①报警器最多可有五个手机号码作为普通管理员号码。②普通管理员号码能接收报警也可查询报警器的当前状态。
注意事项	①报警器配置：使用操作人员自己的手机，给报警设备中的手机卡发特定格式的短信，来进行配置；给设备中的手机卡发配置短信时，如果配置成功，报警器都会有返回短信给超级管理员手机。 ②下文中的蓝色黑体内容是一条完整的短信配置命令，不能拆分；其中带下划线的内容可以修改，不带下划线的不能修改；标点符号都是半角的，短信中不能有空格。 ③要想知道一个手机号码是否是报警器的超级管理员，可给设备中的手机卡发短信"号码配置"，有返回则是。
配置步骤	短信配置说明
第一步 登录	发短信 登录:旧号码:88888888888;旧密码:88888888;新号码:13701234567;新密码:88888888 第一次使用设备、或者报警器经过"复位"之后使用。其中的13701234567要改成管理员的手机号码，必须11位。
第二步 号码配置	发短信 号码配置:号码一:13701234567 一次只配置一个报警手机，在异常时接收报警短信。可以是号码一至号码五中的任一个。 发短信 号码配置:号码一:13701234567;号码二:13701234567;号码三:13701234567 同时配置三个报警手机。可以是号码一至号码五中的任一个。
第三步 模拟量配置	发短信 模拟量配置:序号:1;名称:回风温度;上限:35;下限:10;标定基准:0;延时:30; 上面短信是回风温度的属性。【注意】在短信配置指令中，回风温度的序号为1。上述指令中的名称、上限、下限、标定基准【改变标定基准，可以进行零点校正】、报警延时【秒】可以修改。 发短信 模拟量配置:序号:2;名称:回风湿度;上限:80;下限:10;标定基准:0;延时:30; 上面短信是回风湿度的属性。【注意】在短信配置指令中，回风温度的序号为2。上述指令中的名称、上限、下限、标定基准【改变标定基准，可以进行零点校正】、报警延时【秒】可以修改。
第四步 开关量配置	发短信 开关量输入:序号:1;名称:市电;报警内容:断电;报警状态:关;延时:0; 定义报警器端口DI1(序号为1号)的属性：名称为市电;报警内容为断电;延时为30。
第五步 位置配置	发短信 位置:413房间　系统默认的位置为"中心机房"。上述指令是将位置改为"413房间"
第六步 查询	发送 查询 命令，可查询当前监控状态，返回类似如下的短信： 位置:413房间 市电:正常　 温度:32.1　 湿度:39.0
